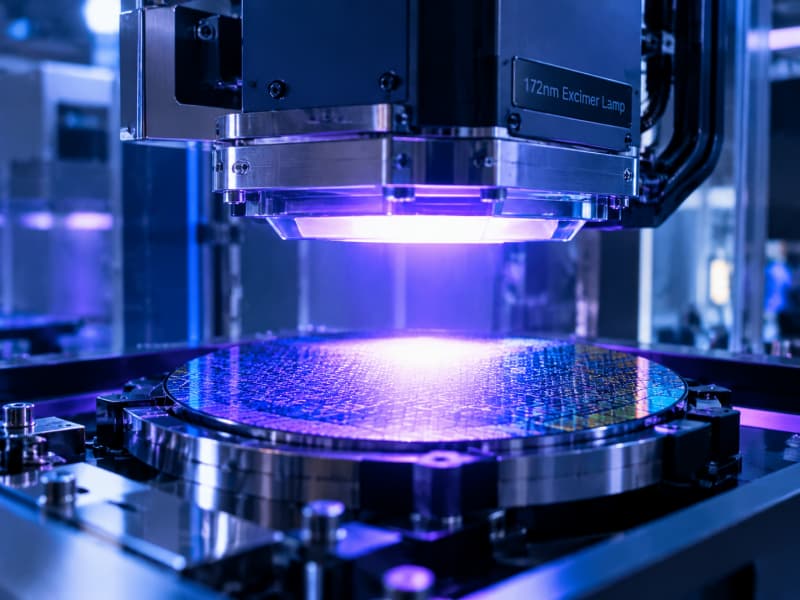

172nmエキシマランプ

汚れた表面は接着性と精度を損ないます。172nmのエキシマランプは、真空紫外光を用いてこの問題を解決します。これらのエキシマランプは有機結合を切断し、化学薬品を使用せずに洗浄します。また、ナノ加工にも対応しています。エンジニアは、ドライプロセス、高精度、そして水銀フリーの操作性を高く評価しています。この技術は、表面洗浄から高度なナノ加工までを網羅しています。 172nmエキシマランプとは何ですか？A 172nmエキシマランプ これは、低温で準単色性の真空紫外（VUV）光源です。172nmを中心とする狭帯域の光を放出します。エンジニアは、洗浄、活性化、リソグラフィーなどの作業にこのランプを使用します。 172nmエキシマランプの仕組みこのランプは、2つの電極の間に封入された高純度不活性キセノンガスを内蔵しています。少なくとも一方の電極は誘電体層の背後に配置されています。高電圧の交流電流によって、ガス中に誘電体バリア放電が発生します。この放電により、短寿命のキセノンエキシマー分子が生成され、光子としてエネルギーを放出します。発光ピーク波長は172nmです。このプロセスは低温で動作するため、ランプは高温のフィラメントを必要としません。また、水銀を使用しないキセノン設計により、有毒な充填材も不要です。172nmエキシマランプの動作原理は単純明快です。各光子は化学結合を直接切断するのに十分なエネルギーを持っています。酸素分子はこの光を強く吸収するため、光ビームは空気中を遠くまで進むことができません。この短い吸収深度によって、反応はランプとターゲット表面付近に集中します。 172nmの波長が重要な理由波長172nmは真空紫外域の奥深くに位置します。空気は短距離でこの光を吸収するため、光の到達距離は制限されますが、反応性の高い分子種の高密度な雲が生成されます。酸素はこれらの光子を吸収すると原子状酸素に分解されます。その後、原子状酸素は分子状酸素と結合してオゾンを形成します。これらの分子種はどちらも、周囲の表面にある有機汚染物質を攻撃します。この動作により 172nm水銀フリーUVランプ 主な利点は2つあります。第一に、狭帯域出力により、エネルギーをスペクトル全体に拡散させるのではなく、単一の有用な波長で供給できます。第二に、水銀を使用しない構造により、製造ラインから有害物質を排除できます。そのため、キセノンエキシマランプは、クリーンルーム、食品包装、医療機器製造に適しています。狭い帯域幅により、出力も予測可能になります。技術者はランプの出力と露光時間から線量を計算でき、不要な波長を除去する必要はありません。この予測可能性により、生産工程全体を通して再現性の高い表面処理が可能になります。エキシマランプは、従来の水銀ランプとはもう一つ異なる点があります。それは、ウォームアップ期間なしに瞬時に点灯し、最大出力に達することです。この瞬時点灯特性により、自動化ラインのサイクルタイムが短縮されます。また、線量に敏感なプロセスにおいて、パルス動作も可能です。つまり、このランプは電気エネルギーを真空紫外光子に変換する放電装置です。これらの光子は熱ではなく光化学反応を促進します。次のセクションでは、これらの反応がどのようにオゾンを生成し、表面を活性化するのかを説明します。 172nm真空紫外光源A 172nm真空紫外光源 分子結合を切断するのに十分なエネルギーを持つ光子を生成する。酸素分子はこれらの光子を吸収し、単一の酸素原子に分解する。この反応は速やかに起こり、触媒は必要ない。 エキシマランプ（172nm）を用いたオゾン生成エキシマランプ（172nm）を用いたオゾン生成は、単純な2段階のプロセスで行われます。まず、真空紫外光子が酸素分子に衝突し、酸素分子を2つの酸素原子に分裂させます。次に、それぞれの酸素原子が別の酸素分子と衝突し、オゾンを生成します。このサイクルは、ランプが点灯している限り繰り返されます。172nmの出力光がこのプロセスを効率的に駆動します。空気は短距離で光を吸収するため、オゾン生成はランプと対象物の表面付近にとどまります。オゾンは肺を刺激するため、作業者は処理エリアを換気する必要があります。密閉されたチャンバーまたは排気システムによって濃度が制御されます。 活性酸素種と表面活性化表面活性化用エキシマランプ172 nmの波長の光は、活性酸素種の混合物を生成します。原子状酸素とオゾンはどちらも表面の有機分子を攻撃します。これらは炭素-水素結合と炭素-炭素結合を切断し、汚染物質を二酸化炭素や水などの揮発性化合物に変換します。そして、表面からこれらのガスが放出されます。この化学反応は、多くの材料の表面エネルギーを高めます。ガラス、金属、ポリマーなど、あらゆる材料がこの処理に反応します。処理されたポリマーでは、水は玉状になることなく均一に広がります。この濡れ性の変化は、表面活性化が成功したことを証明しています。その結果、接着剤、コーティング剤、インクの接着力が向上します。この反応は乾燥状態を保ち、化学物質も使用しません。溶剤が部品に触れることもありません。すすぎ工程も不要です。製造業者は、廃棄物を削減し、熱に弱い基材への損傷を回避できるため、この点を高く評価しています。そのため、真空紫外（VUV）光源は、湿式化学では損傷してしまうような繊細なポリマーにも対応できます。 172nm光による表面洗浄 光化学洗浄メカニズムA 172nmエキシマランプ 熱や摩擦ではなく、光化学反応によって表面を洗浄します。ランプは、化学結合を直接切断するのに十分なエネルギーを持つ光子を放出します。周囲の空気中の酸素はこの光を吸収して原子状酸素に分解されます。これらの原子はオゾンを形成し、オゾンは強力な酸化剤として作用します。有機汚染物質は主に炭素-水素結合と炭素-炭素結合から構成されています。真空紫外光子と活性酸素種は、表面でこれらの結合を攻撃します。結合が切断されると、炭素は二酸化炭素や水蒸気などの揮発性化合物に変化します。これらのガスは自然に表面から放出され、残留物は残りません。このメカニズムは、ガラス、金属、セラミック、ポリマー上の有機汚染物質の除去を促進します。反応は光が届く場所でのみ起こるため、マスクされた領域は未処理のままです。この選択性により、エンジニアはどの領域を洗浄するかを正確に制御できます。同じ化学反応が、 半導体ウェハおよびマスクの有機粒子除去微量の残留物でさえデバイスの性能を損なう可能性がある。172nmのエキシマランプ1本で、1回の露光工程でウェハ表面全体を処理できる。 湿式洗浄やプラズマ洗浄に対する利点湿式化学洗浄は、溶剤、酸、すすぎ液に依存します。これらの液体は廃液を発生させ、乾燥工程が必要であり、熱や湿気に弱い部品を損傷する可能性があります。プラズマ洗浄は効果的ですが、真空チャンバーが必要であり、繊細なデバイスに帯電による損傷を与える可能性があります。エキシマランプは、これらの両方の問題を回避します。 方法溶剤温度基材損傷リスク湿式化学薬品はい中程度から高いエッチング、膨張、残留物プラズマNo低い充電、イオン衝撃172nm ドライクリーニングNo低いミニマルドライプロセスでは、すすぎや乾燥工程は不要です。低温で処理されるため、ポリマーや薄膜は形状を維持します。また、この処理によって表面エネルギーが上昇し、後工程のコーティングや接着における密着性が向上します。この表面活性化は、洗浄工程と同時に行われます。エキシマランプには、他にも実用的な利点があります。瞬時に点灯し、ウォームアップが不要です。そのため、生産ラインではバッチ間の待機時間をなくすことができます。また、水銀を使用しない設計なので、作業場から有害物質を排除できます。コスト、廃棄物、部品品質を重視するメーカーにとって、ドライ方式はこれら3つの点で優れています。 エキシマランプの産業用途 印刷、マット仕上げ、硬化製造業者は、印刷およびコーティングラインで数十年にわたりエキシマランプに頼ってきました。172nmのランプは、熱を加えずに特殊なインクやコーティングを硬化させます。この低温プロセスは、熱オーブンで反ってしまう紙、箔、薄いポリマーフィルムを保護します。同じ光源は、 表面にマット仕上げを施す つや消し剤を使用せずに仕上げます。従来のつや消し添加剤は光を散乱させ、塗膜を弱めてしまいます。一方、172nm処理は表面の質感を直接変化させるため、耐久性と清潔感を保ちます。これらの主要な用途と利点により、エキシマランプは包装およびラベル製造において広く採用されています。ランプは瞬時に点灯するため、高速ラインの稼働を維持できます。硬化中に溶剤が蒸発しないため、作業現場の安全性が高まります。また、従来のマット印刷プロセスで発生する粉塵も発生しません。 浄水と空気消毒環境エンジニアはエキシマランプを 水質浄化 そして空気処理にも利用されます。172nmの光出力は、排水中の有機汚染物質を分解する光化学反応を引き起こします。ランプ付近でオゾンが生成され、他の方法では分解しにくい汚染物質を酸化します。この手法は、塩素やその他の強力な化学物質を添加することなく、産業廃水を処理します。空気消毒も同様の原理に基づいています。ランプは換気ダクトや密閉された室内の細菌、ウイルス、カビの胞子を死滅させます。水銀管を用いたUVC消毒とは異なり、キセノンエキシマランプには有害な水銀は含まれていません。この違いは食品加工工場や病院にとって重要です。消毒用途は包装ラインの表面殺菌にも及びます。これらの消毒プロセスは乾燥しており、化学物質を使用しないため、残留物が問題となるようなデリケートな環境に適しています。 ナノ加工と高度な応用 フォトリソグラフィーと表面パターニングエキシマランプ ナノスケールでの高精度な光化学修飾を可能にする。172nmの出力光は、レジスト材料や自己組織化単分子膜の反応を促進するのに十分な光子エネルギーを持つ。エンジニアはマスクされた基板にこのランプを照射し、光はマスクされていない領域のみを変化させる。この選択的な露光により、シャープなエッジを持つパターンが作成される。172nm光の吸収深度が短いため、反応は表面付近に限定され、散乱光によるぼやけを防ぐことができる。この機能により、繊細な基板上での損傷のない精密加工が可能になります。従来のリソグラフィーでは、電子ビームや深紫外レーザーが用いられることが多く、これらの装置は試料を帯電させたり加熱したりする可能性があります。一方、172nmのエキシマランプは光子のみを利用するため、基板は低温のままで帯電しません。メーカーはこの手法を、有機膜のパターニング、ポリマー表面の改質、および後続の成膜のためのテンプレート作製に利用しています。 薄膜加工と表面改質エキシマランプは、薄膜加工や表面改質にも利用されます。ランプによって生成される活性酸素種は、薄い金属膜を酸化したり、膜表面から有機残留物を除去したりします。この酸化は低温で行われるため、下層の特性は維持されます。技術者は露光量を調整することで、酸化膜の厚さを制御したり、下層の機能性膜を損傷することなく犠牲層を除去したりすることができます。これらの工程において、表面活性化は中心的な役割を果たします。短時間の露光によって膜の表面エネルギーが上昇し、次の層の密着性が向上します。そのため、エキシマランプは、各層が下の層と完全に接合する必要がある多段階製造工程に適しています。また、このプロセスは乾燥しており、化学物質を使用しないため、真空チャンバーを汚染する可能性のある溶媒残留物も発生しません。ナノスケールデバイスの場合、このような制御レベルは非常に重要です。なぜなら、わずかな粒子の混入でも最終構造を損なう可能性があるからです。 安全性、システム設計、そして将来展望 紫外線およびオゾン副生成物の取り扱い172nmエキシマランプは、あらゆる強力な紫外線光源と同様に、作業員は細心の注意を払って取り扱う必要があります。直接照射は目や皮膚に有害であるため、筐体やインターロックスイッチによって作業員を保護します。メンテナンスのために開口部を開ける必要がある場合は、個人用保護具を着用することで、さらに安全性が高まります。また、エンジニアは、迷光が隣接する作業ステーションに到達しないように遮蔽する設計も行います。オゾン換気は依然として非常に重要です。172nmの照射によって酸素が原子状酸素に分解され、ランプ付近でオゾンが生成されます。このガスは低濃度でも肺を刺激します。排気気流を備えた密閉チャンバーにより、オゾン濃度は安全なレベルに保たれます。センサーは作業空間を監視し、濃度が上昇した場合に警報を発します。したがって、適切な換気設計は機器と作業員の両方を保護します。 ランプの寿命、効率、および市場動向ランプの寿命は、電力レベルとデューティサイクルによって異なります。駆動電力が高いほど寿命は短くなるため、システム設計者は出力と交換間隔のバランスを取る必要があります。また、ランプの経年劣化に伴い出力も変動します。エンジニアは、照射時間やランプ電流を調整することで、一定の照射量を維持します。222nmおよび308nmの代替品と比較して、172nmランプはより強力な結合破壊エネルギーを提供します。222nmオプションは組織への浸透深度が浅いため、安全マージンが重要な消毒用途に適しています。308nm波長は光子エネルギーが少なく、異なる光化学的ニーズに対応します。それぞれの波長は明確な役割を担っています。市場のトレンドは、消毒および表面活性化のための水銀フリー光源を好む傾向にある。効率改善によりランプ寿命が延び、運用コストが削減され続けている。メーカーはますます水銀フリー光源を採用している。 エキシマランプ 乾燥した、化学薬品を使用しない処理が求められる用途向け。この変化は、多くの産業におけるよりクリーンな生産ラインを支える。 172nmエキシマランプは、日常的な洗浄とナノ加工の架け橋となる。これらのエキシマランプは、高精度でドライかつ化学薬品を使用しない加工を実現する。水銀不使用で、多くの産業分野で活用されている。効率性の向上に伴い、採用事例も増加している。エキシマランプは現在、消毒や新たなナノスケール研究を支える技術となっている。この172nm技術を評価するエンジニアは、まず最も困難な汚染問題に対して試験的に導入すべきである。 よくある質問172nmのエキシマランプはどのようにして汚染物質を除去するのですか？の ランプは真空紫外光子を放出するこれらの光子は表面の有機結合を切断します。酸素は光を吸収して反応性物質を生成します。これらの物質は汚染物質を二酸化炭素と水蒸気に変換します。そして、表面からこれらのガスが放出されます。オペレーターには特別な安全対策が必要ですか？はい。紫外線に直接さらされると目や皮膚に害を及ぼします。囲いやインターロックによって作業員を保護します。ランプ付近ではオゾンが発生するため、排気換気によってオゾン濃度を安全なレベルに保ちます。センサーが作業スペースを監視します。適切な遮蔽によって迷光を遮断します。エキシマランプはどのような場面で消毒に役立ちますか？浄水場では、有機汚染物質の分解にこれらのランプが使用されています。空気消毒システムは、ダクト内の細菌やウイルスを死滅させます。包装ラインの表面消毒にもこれらのランプが利用されています。水銀不使用の設計は、病院や食品加工施設に適しています。強力な化学薬品を使わずに消毒が可能です。

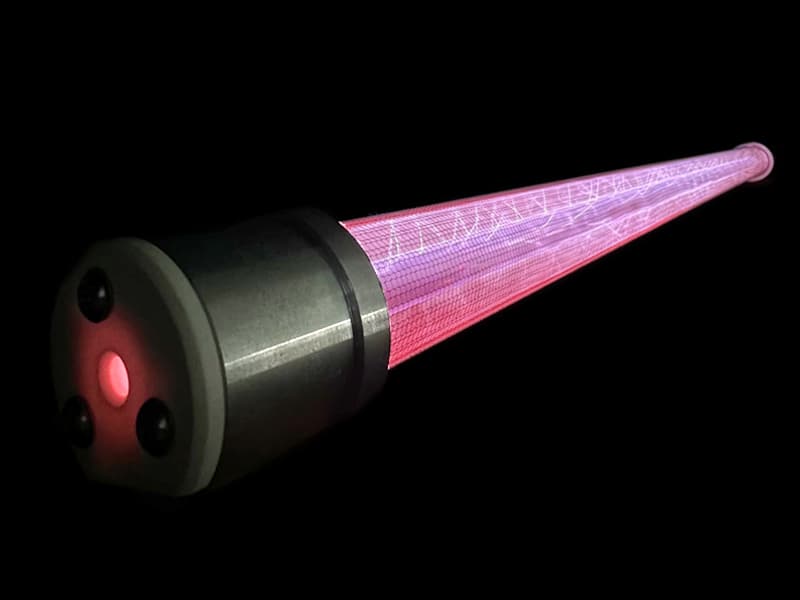

主な産業用途は 172nmエキシマ光源 表面洗浄、表面活性化、TOC分解、UV硬化などが挙げられます。これらの7.2eVの光子は熱を使わずに分子結合を切断し、低温で化学薬品を使用しないプロセスを実現します。この技術は、半導体製造、ディスプレイ製造、超純水処理において非常に重要です。この記事では、それぞれの用途におけるメカニズムと産業上の利点について詳しく解説します。 主なポイント172nmのエキシマ光は、化学薬品や熱を使わずに表面の有機汚れを除去します。新たな結合を形成することでプラスチック表面に粘着性を与え、塗料や接着剤の密着性を向上させる。水中で有機廃棄物を分解し、室温で塗料を硬化させるため、エネルギーを節約できます。 表面改質における主な産業用途光化学洗浄と表面活性化は、この技術における主要な表面改質用途の2つである。どちらのプロセスも、高エネルギー光子を利用して、熱による損傷を与えることなく表面の化学組成を変化させる。 光化学洗浄精密基板から有機汚染物質を除去するには、光化学洗浄が不可欠です。シリコンウェハ、ガラスパネル、光学部品には、性能を損なうフォトレジスト残留物、油、指紋が付着しています。 172nmエキシマランプ 炭素-炭素結合と炭素-水素結合を直接切断します。同時に、放射線は周囲の酸素からオゾンを生成します。このオゾンは、分解された残留物を酸化して揮発性の二酸化炭素と水蒸気に変えます。このプロセスでは液体廃棄物は発生せず、乾燥工程も不要です。その効率性は目覚ましい。ある事例では、シリコンウェハ表面の有機物を3分以内に99.9%除去できたことが実証されている。顧客事例でも、ウェハ前処理において同様に99.9%の除去率が確認されている。これらの結果が、ディスプレイパネル製造、タッチパネル製造、ウェハ処理において、このドライ方式への依存度が高まっている理由を説明している。シリコンウェハ表面の有機物除去率は99.9%に達し、処理時間はわずか3分です。従来の湿式洗浄との比較を考えてみましょう。世界有数の半導体メーカーが、化学溶剤を用いた洗浄をエキシマ技術に置き換えました。従来の方法では化学物質の残留物が残り、環境問題が懸念されていました。この技術を導入後、同社は残留物のない洗浄を実現し、効率を30%向上させ、廃液処理コストを削減しました。7.2 eVの深紫外光子は、ほとんどの化学結合を急速に切断します。湿式化学洗浄とは異なり、洗浄剤自体による二次汚染は発生しません。 接着のための表面活性化表面活性化処理は、不活性なポリマー表面を化学的に反応性の高い界面へと変化させます。172nmの放射線によってポリマー鎖上にヒドロキシル基とカルボニル基が生成されます。これらの官能基は表面エネルギーと濡れ性を劇的に向上させます。低エネルギープラスチックにインク、コーティング剤、接着剤を塗布する前に、この処理が必要です。定量的な改善は、その価値を証明している。半結晶性PEEKは、未処理時の3MPaから、100mJ/cm²で約20MPa、1000mJ/cm²で25MPaへと接着強度が向上した。非晶質PEEKも5MPaから同様に高いレベルに改善した。 材料未処理接着強度（MPa）約100 mJ/cm²における接着強度（MPa）約1000 mJ/cm²における接着強度（MPa）半結晶性PEEK3約20約25非晶質PEEK5約20約25172nmの波長を発するエキシマランプは、ガラス、金属、ポリマーの濡れ性と表面エネルギーを向上させます。この活性化処理は、プラズマ処理やコロナ処理の代替手段として利用できます。プリント基板製造では、ソルダーマスクの確実な密着性を確保するためにこの工程が不可欠です。自動車部品の組み立てでは、プラスチック部品の接合に利用されています。このプロセスは、「光洗浄」および「光硬化」の生産ラインにシームレスに統合できます。この技術を採用している産業には、PVC床材、装飾フィルム、繊維板、ラミネート、木製パネル、自動車用プラスチック部品などがある。表面改質の主な産業用途は、メーカーが新たな用途を発見するにつれて拡大し続けている。 高度酸化および硬化アプリケーション表面改質に加え、172nmエキシマ光源は、超純水中の全有機炭素（TOC）分解と低温UV硬化という2つの重要なプロセスにも利用されます。これらの用途はいずれも、同じ高エネルギー光子を活用することで、従来の技術では不可能だった成果を実現します。 水中のTOC分解半導体製造や医薬品製造には、TOC濃度がppb以下の超純水が必要です。従来の紫外線ランプでは、分解しにくい有機化合物を効果的に分解することはできません。波長172nmの紫外線は、光子あたり7.2eVのエネルギーを供給し、有機不純物を無害な二酸化炭素と水に分解する高度な酸化を可能にします。このプロセスの酸化電位は、従来の紫外線酸化法をはるかに凌駕します。化学添加物を完全に排除し、二次汚染を回避します。 172nmエキシマモジュール 水処理ループに直接統合でき、消耗薬品を使用せずにTOC（全有機炭素）を継続的に低減します。半導体製造工場では、デバイスの歩留まりに直接影響する水質基準を維持するために、この技術が活用されています。製薬メーカーも同様のアプローチを採用し、注射用水システムに関する厳しい規制要件を満たしています。このプロセスは連続運転が可能で、再生サイクルは不要です。TOC濃度をリアルタイムで監視し、それに応じて流量を調整します。化学酸化法とは異なり、この方法では後工程に悪影響を及ぼす可能性のある残留副生成物が残りません。 低温UV硬化熱に弱い基材に接着剤やコーティング剤を硬化させる際には、根本的な課題に直面します。従来の水銀ランプは強い赤外線を放射するため、基材の温度が上昇し、反り、変色、寸法変化などを引き起こします。172nmのエキシマ光源は、この問題を巧みに解決します。従来の中圧水銀UVランプとは異なり、エキシマランプは 赤外線放射なし、 その結果 基材への熱影響なし そして、複雑な冷却装置やオゾン換気装置の必要性を排除する。エキシマ技術の熱安定性は、発光スペクトルにとどまらない。エキシマランプの石英管の表面 熱くならない （水銀蒸気ランプとは異なり）ほとんどのエキシマランプは 冷却機能がほとんど、または全くない、そして 瞬時オン/オフ ウォームアップやクールダウンのサイクルを経ずに動作し、熱安定性を確認した。特殊な光硬化性樹脂を、プラスチック、紙、その他のデリケートな素材に常温で硬化させることができます。冷却ステーションが不要になり、設置面積も削減できるため、高速ロールツーロールプロセスにおいて大きなメリットが得られます。瞬時にオン/オフできる機能により、正確なエネルギー供給が可能になり、過硬化や基材の損傷を防ぎます。精密な用途では、このレベルの制御が求められます。光学部品を接着したり、フレキシブルエレクトロニクスに保護コーティングを硬化させたりする場合、熱管理が非常に重要になります。 エキシマランプメーカー お客様の樹脂システムに必要な正確なエネルギー密度を指定することで、熱応力を発生させることなく、一定の硬化深度を確保します。これらの高度な酸化・硬化用途は、この多用途光源の主要な産業用途における2番目に大きなカテゴリーを構成します。化学薬品を使用しない酸化と低温硬化の組み合わせは、複数の分野にわたる製造の可能性を広げます。 光化学洗浄、表面活性化、TOC分解、低温硬化という4つの主要な産業用途により、 172nmエキシマランプ 不可欠です。精度、低温処理、化学薬品不使用の操業を実現します。業界レポートでは年間10%の成長が予測されています。品質要求が高まるにつれて、 172nmエキシマモジュール 拡大します。信頼できる エキシマランプメーカー 次世代のイノベーションを可能にする。 よくある質問172nmエキシマレーザー処理は、熱に弱い基板に損傷を与えますか？いいえ。172nmエキシマランプは赤外線を放射しないため、基板は室温のままです。プラスチック、紙、フレキシブルエレクトロニクスなどの加工も、反り、変色、寸法変化を起こすことなく行えます。172nm表面活性化はプラズマ処理と比べてどう違うのか？どちらの方法も表面エネルギーを増加させますが、エキシマレーザーには明確な利点があります。真空チャンバーを使用せずに均一な処理が可能で、電極の汚染もなく、瞬時にオン/オフを切り替えることができます。また、プラズマシステムよりも容易にインライン統合が可能です。既存の生産ラインにエキシマレーザー技術を後付けすることは可能ですか？はい。172nmエキシマモジュールは、既存のコンベアシステムや水処理ループに直接取り付け可能です。設置に必要な床面積は最小限で済み、冷却設備や薬品保管設備も不要です。ほとんどのメーカーは、数週間ではなく数日で設置を完了します。

172nmエキシマランプは、誘電体バリア放電技術によって駆動される、低温の準単色真空紫外（VUV）光源として機能します。高エネルギー光子が光分解によって基板の化学結合を直接切断します。この光子切断作用により、熱放射を対象表面に伝達することなく材料を加工できるため、製造技術者は損傷のない精密加工を実現できます。 現代の表面処理技術の中で、 172nmエキシマランプ このソリューションは、高精度な光化学的修飾と有機汚染物質の除去を実現する、高度な非加熱方式を提供します。 172nmエキシマランプの仕組み従来の紫外線光源は、熱加熱または複雑な多波長水銀放電に依存している。これに対し、172nmエキシマランプは、希ガスの直接的な電気励起によって純粋な真空紫外光を生成する。ランプ内部の動作は、基本的な原子物理学に基づいており、不要な熱エネルギーを処理対象に伝達することなく、生の電力を高エネルギー光子出力に変換する。 励起シーケンスは、高純度不活性キセノンガスのみで満たされた密閉された合成石英放電容器内で開始されます。高電圧の交流電源によって、内部ガス空間全体に強い電場が発生します。この強い電場によって自由電子が加速され、基底状態のキセノン原子と高速で衝突し、一時的な二原子エキシマー分子が形成されます。 エキシマー分子は励起状態のみで存在し、ナノ秒以内に個々のキセノン原子に解離します。この自発的な崩壊により、結合した励起エネルギーが、172nmを中心とする単一の高エネルギー紫外光子として直接放出されます。結果として得られる準単色発光スペクトルには赤外線熱波長が一切含まれないため、高感度処理中の熱放射を完全に排除できます。 高効率誘電体バリア放電誘電体バリア放電（DBD）法を用いることで、希ガスエキシマを連続的かつ安定的に生成することが可能となる。高品位合成石英ガラスは、外部駆動電極とキセノンガス充填層との間の効果的な誘電体バリア材として機能する。 高電圧交流電流を印加すると、毎秒数千個の均一な微小放電が活性表面積全体に発生します。これにより電流の流れが制限され、局所的な熱アーク放電を防ぎながら、軽量電子へのエネルギー伝達が最適化されます。 172nmエキシマランプを動作させることで、優れたエネルギー利用効率が得られ、電気-光変換効率は最大40%に達します。産業用システムでは、極めて低い動作温度を維持しながら、高濃度の真空紫外光出力を得ることができます。 非加熱光化学処理光子エネルギーは、光が標的物質とどのように相互作用するかを決定します。172nmのエキシマランプは、7.2電子ボルト（eV）という特定の量子エネルギーを持つ真空紫外（VUV）光子を放出します。この高い光子エネルギーは、炭素-炭素結合（3.6 eV）や炭素-水素結合（4.3 eV）など、ほとんどの有機化合物に見られる特徴的な分子結合エネルギーを容易に上回ります。 7.2 eVというエネルギーはこれらの化学的閾値を超えるため、光は接触と同時に光分解によって分子鎖を切断します。化学反応を促進するために熱を利用する従来の熱処理とは異なり、VUV光子は格子振動を乱すことなく分子の価電子と直接相互作用します。対象表面は、目立った温度上昇を伴わずに即座に分子構造の再構築を受けます。 で www.gmyok.comGMYは、精密な工業プロセス、半導体製造、および特殊な表面処理用途向けに、高度なUVおよびVUV光源ソリューションを提供しています。 熱による基板損傷の防止工業製造環境では、従来の熱処理では劣化しやすい、熱に弱い繊細な材料が頻繁に加工されます。ポリプロピレン、ポリエチレン、PETなどの極薄ポリマーフィルムは、高温にさらされると、急速な構造変形、表面溶融、および光学的曇りを起こします。 低温光化学処理は、これらの熱的なボトルネックを解消します。集束された172nmの光は、わずか数ナノメートルという極めて浅い浸透深さ内の最上層の分子層のみを変化させるため、基板材料は完全に加熱されず、構造的に健全な状態を保ちます。 繊細な電子部品、フレキシブルディスプレイ基板、半導体ウェハー向けに、GMYの 172nmミニエキシマランプモジュール 高エネルギー表面改質と有機洗浄を、コンパクトで容易に統合可能な形状で実現します。 主な用途と利点172nmエキシマ技術は、その優れた光化学特性と熱影響のないメカニズムにより、先進製造業の様々な分野で幅広く応用されている。光学ディスプレイ機能コーティングの前処理高温コンデンサ用ポリマーフィルムの改質半導体ウェハおよびマスクの有機粒子除去コールドプレート表面の活性化と洗浄精密なガラスおよびセラミック基板の洗浄超純水TOC低減損傷のない薄膜表面エネルギーの向上 電子機器の熱管理などの特殊な産業用途において、GMYの製品は 冷却板による有機粒子除去用172nmエキシマモジュール 安定したVUV照射により、下地の金属やポリマー構造に影響を与えることなく、表面の完全な清浄度を確保します。 水銀不使用のエコデザインと現代的な融合最新の高精度製造施設では、従来の水銀放電ランプに代わり、172nmエキシマランプの採用がますます進んでいます。長時間のウォームアップ時間と有害廃棄物の発生を必要とする水銀ランプとは異なり、エキシマシステムは瞬時にオン/オフできるため、自動化された生産環境におけるスループットを最大化できます。 水銀を含まないキセノン設計により、有害物質の取り扱いが不要となり、クリーンルームの安全性を確保するとともに、規制遵守にかかる負担を軽減します。高い変換効率と柔軟なモジュール設計により、エキシマシステムはカスタムOEM機器アーキテクチャにスムーズに統合できます。 よくある質問（FAQ）172nmのエキシマランプが冷光源である理由は？高エネルギー7.2eVの光子は、光分解によって分子結合を直接切断する。準単色スペクトルは赤外線熱波長を一切放出しないため、対象基板は温度上昇を伴わずに光化学反応を起こす。 172nmエキシマランプシステムの効率はどの程度ですか？誘電体バリア放電機構は、重イオンを加熱することなく、電気エネルギーをキセノンガス原子に直接伝達し、最大40%の電気-光変換効率を実現する。 なぜメーカーは水銀を含まないエキシマランプを好むのでしょうか？エキシマランプは、瞬時の切り替え、優れた光出力安定性、そして有害な水銀の危険性からの完全な解放を実現し、クリーンルームの維持管理費と環境規制遵守コストを削減します。 GMYは、高度な半導体、電子機器、および産業製造向けに、信頼性の高いUVおよびVUV光源ソリューションを提供することに尽力しています。生産ラインに172nmエキシマ技術を導入してみませんか？ www.gmyok.com 製品カタログ全体をご覧になるには、またはカスタムOEM/ODMソリューションについてGMYチームにお問い合わせください。

人工知能ブームは、私たちがテクノロジーを利用する方法だけでなく、それ以上のものを変えつつあります。あらゆるAIモデル、データセンター、そしてインテリジェントデバイスの背後には、急速に進化する半導体産業が存在し、より高度なチップ、生産能力の向上、そしてますます精密になる製造プロセスに多額の投資を行っています。 AI主導の需要が半導体開発を加速させるにつれ、メーカーは製造工程のあらゆる段階にこれまで以上に注力するようになっている。高度なチップには、高度な設備や材料だけでなく、極めてクリーンで精密に制御された製造環境も必要となる。 見落とされがちな課題の一つに、有機汚染がある。 半導体製造において、ごく微量の有機残留物でも表面特性やプロセスの一貫性に影響を与える可能性があります。これが、高度な洗浄・表面処理技術がますます注目を集めている理由の一つです。 これらの技術の中で、 172nmエキシマランプ このソリューションは、高エネルギー真空紫外（VUV）放射線を利用した興味深いアプローチを提供する。 172nmの光が重要な理由とは？172nmのエキシマランプは、有機分子と強く相互作用する高エネルギーの真空紫外光を発生させます。この波長のエネルギーは分子結合を切断し、光化学反応を促進するため、有機汚染物質の除去や材料表面の改質に有効です。 化学薬品や物理的な接触に大きく依存する従来の洗浄方法と比較して、172nm VUV技術は、精密な表面処理のための非接触方式を提供する。 このため、清浄度、プロセスの安定性、精度、および機器との統合が重要な用途において魅力的な選択肢となる。 半導体製造における潜在的な用途としては、ウェーハ表面洗浄、マスク洗浄、有機汚染物質の除去、表面活性化などが挙げられる。 AIチップから超クリーン製造まで世界的なAIブームは、高度な半導体に対する莫大な需要を生み出した。しかし、こうした高性能チップの製造には、何千もの厳密に管理された製造工程が必要となる。 人々はGPUの性能、高度なプロセスノード、高帯域幅メモリ、パッケージング技術に注目しがちだが、半導体表面の清浄度も同様に重要である。 少量の有機汚染は取るに足らないように見えるかもしれないが、顕微鏡レベルでは、その後の処理工程に支障をきたす可能性がある。 そのため、半導体メーカーはより効率的で精密な洗浄技術を絶えず模索しているのです。 At www.gmyok.comGMYは、半導体、産業、環境、その他の精密用途向けに、UVおよびVUV光源ソリューションを提供しており、さまざまな洗浄および表面処理要件に対応するように設計された172nmエキシマ製品も含まれています。 コールドプレートの有機汚染に対する実用的な解決策有機汚染が問題となるのは、半導体製造分野だけではない。 高性能電子機器において、冷却プレートの重要性はますます高まっている。なぜなら、高性能コンピューティングシステム、AIサーバー、その他の高密度電子機器にとって、効率的な熱管理は不可欠だからである。 コンピューティング能力が向上し続けるにつれ、メーカー各社は高い清浄度基準を維持しながら、より優れた熱管理方法を模索している。 GMYの 冷却板有機粒子用172nmエキシマモジュール このアプリケーションは、コールドプレート処理に伴う有機汚染に対処するためのVUVベースのソリューションを提供します。 モジュール設計により、カスタマイズされた機器や処理システムに統合できるため、機器メーカーは独自の洗浄ソリューションを開発する際に、より大きな柔軟性を得ることができます。 高度な熱管理部品を開発している企業にとって、172nm VUV技術は、従来の洗浄プロセスだけに頼ることなく、表面の清浄度を向上させるための新たな選択肢となる。 小型機器には小型の光源が必要な場合すべての半導体用途に大規模な生産システムが必要なわけではない。 研究機関、大学、機器メーカー、プロセス開発チームは、試験、試作、小規模半導体プロセス向けに、小型の光源を必要とすることが多い。 GMYの 172nmミニエキシマランプモジュール 半導体製造プロセス向けに実用的なソリューションを提供できる。 この小型モジュールは、設置スペースと機器統合が重要な検討事項となる半導体関連のプロセス用途向けに設計されています。コンパクトな形状を維持しながら、有機汚染物質の除去や表面改質に用いる高エネルギーの真空紫外（VUV）放射を提供できます。 新しい半導体製造装置を開発するエンジニアにとって、ミニエキシマモジュールは、より大規模な生産システムに移行する前にVUV技術のテストを容易にする手段にもなります。 半導体洗浄のその先へ172nm VUV技術の潜在的な応用分野は、半導体プロセスにとどまらない。 172nmエキシマ技術は、その強力な光化学特性により、以下の用途にも応用できる。有機汚染物質の除去表面活性化および改質超純水TOC低減光学部品の洗浄ディスプレイ基板の洗浄半導体マスクの洗浄工業用表面処理光化学酸化水質浄化 特に興味深い応用例の一つは、超純水処理である。 半導体製造には極めて高品質な水が必要であり、全有機炭素（TOC）の制御は水の純度を維持する上で重要な要素である。高エネルギーの真空紫外（VUV）放射線は、有機化合物の分解を促進する光化学酸化反応を引き起こす可能性がある。 これにより、172nmエキシマレーザー技術は、半導体表面処理だけでなく、高純度水製造用途にも応用可能となる。 モジュール式VUV技術が重要な理由現代の産業機器は、ますますカスタマイズ化が進んでいる。 用途によって、照射面積、光学構成、出力レベル、設置寸法、動作条件などが異なる場合があります。そのため、標準的な光源が常に最適なソリューションとは限りません。 モジュール式エキシマ技術は、より高い柔軟性を提供する。 メーカーは、固定ランプを中心にシステム全体を再設計する代わりに、適切なVUVモジュールを既存の機器アーキテクチャに統合することができる。 これは、半導体洗浄、表面処理、冷却プレート処理、または水浄化システムなどの特殊システムを開発するOEMや機器メーカーにとって特に有用です。 で www.gmyok.comお客様は、GMYのUVおよびVUV光源製品のラインナップをご覧いただき、カスタマイズ要件やOEM/ODMソリューションについてチームにご相談いただけます。 半導体製造の未来は細部に宿る次世代の半導体製造は、より微細なプロセスノードやより高性能なAIチップだけで定義されるものではない。 それはまた、より清潔な表面、より厳格な工程管理、より優れた材料、効率的な設備、そして革新的な製造技術といった、数え切れないほどの細部に左右されるだろう。 だからこそ、172nmエキシマ技術はより注目に値するのだ。 半導体洗浄装置の開発、表面改質の研究、コールドプレートの清浄度向上、あるいは水浄化のためのVUV応用の検討など、どのような分野であっても、適切なエキシマ光源はプロセスにおいて重要な役割を果たす可能性があります。 GMYは、半導体製造、産業用途、環境技術、その他の精密用途向けに、信頼性の高いUVおよびVUV光源ソリューションを提供することに尽力しています。 172nmエキシマ技術についてもっと詳しく知りたいですか？こちらをご覧ください www.gmyok.com GMYの172nmエキシマランプおよびモジュールソリューションの詳細については、GMYチームまでお問い合わせいただくか、お客様の具体的な用途やカスタマイズ要件についてご相談ください。

精密製造、医療技術、半導体製造、材料科学の継続的な進歩に伴い、表面処理プロセスには効率性、精度、環境性能に関してますます高い要求が課せられています。従来の化学洗浄や表面改質方法は、複雑な手順、材料の制約、環境問題などを伴う場合があります。そのため、紫外線を用いた表面処理技術は、よりクリーンで効率的なソリューションを求める産業界にとって重要な代替手段となっています。 これらの技術の中で、 172nmエキシマランプ これらのソリューションは、強力な真空紫外（VUV）エネルギー、優れた表面活性化能力、および非接触処理の利点により際立っています。172nmの波長で生成される高エネルギー光子を利用することで、エキシマランプは、大きな熱損傷を引き起こすことなく、材料表面を効果的に改質し、表面エネルギーを向上させ、接着性能を高めることができます。 172nmエキシマランプ技術の動作原理と利点 エキシマランプは、希ガス分子の励起によって短波長の紫外線を発生させます。172nmの波長は真空紫外域に属し、高い光子エネルギーを持つため、有機汚染物質を分解したり、分子レベルで物質表面を活性化したりすることができます。 処理工程において、高エネルギーの紫外線光子は表面の汚染物質をより小さな分子に分解すると同時に、材料表面に活性基を導入します。これにより表面の濡れ性が向上し、接着、コーティング、印刷、接着剤塗布などの工程に適した条件が整います。 従来の表面処理方法と比較して、エキシマランプ技術にはいくつかの重要な利点があります。非接触処理：処理工程において機械的な接触を必要としないため、表面損傷のリスクを低減します。低温動作：ポリマー、フィルム、精密部品などの熱に弱い材料に適しています。高い処理効率：迅速な表面活性化により、生産効率が向上します。環境に優しい性能：化学溶剤や複雑な洗浄プロセスへの依存度を低減します。精密な表面改質：高度な製造用途において、一貫した処理結果を提供します。 これらの利点により、エキシマランプ技術は、表面品質が最終製品の性能に直接影響を与える産業において、ますます価値を高めている。 産業製造業向け高出力エキシマランプソリューション製造業が自動化と生産能力の向上を追求し続けるにつれて、標準的なUV処理ソリューションでは大規模処理の要件を満たせない場合がある。 高出力172nmエキシマランプ より高い処理効率が求められる産業用途向けに、より強力な紫外線出力と安定した性能を提供するために開発されました。 高出力エキシマランプシステムは、自動生産設備に組み込むことができ、半導体部品の洗浄、光学材料の加工、電子機器の製造、精密コーティング、高度な接合プロセスなど、さまざまな用途をサポートする。 安定した紫外線エネルギー出力により、これらのシステムは製造業者が以下のことを実現するのに役立ちます。表面活性化効率の向上異なる材料間の接着性の向上コーティングと印刷品質の向上処理時間の短縮より安定した生産性能表面のわずかな汚染でも製品の信頼性に影響を与える可能性がある業界において、高出力エキシマランプソリューションは、製造の一貫性を向上させ、品質リスクを低減するための効果的な手段となります。 歯科インプラント表面処理技術の進歩表面特性は、歯科インプラントの性能にとって不可欠です。インプラント材料と周囲の生体環境との相互作用は、表面の清浄度、親水性、および活性化レベルによって影響を受けます。そのため、高度な表面改質技術は、現代の歯科インプラント製造においてますます重要になっています。 の 172nm歯科インプラント親水性活性化モジュール 本モジュールは、歯科インプラント用途に特化した効率的な紫外線活性化を実現するように設計されています。高エネルギーの真空紫外線（VUV）照射を用いることで、インプラント表面から有機残留物を除去し、表面の親水性を向上させます。 親水性の向上により、インプラント表面が生体液とより効果的に相互作用し、インプラント前の準備条件が改善されます。この技術には、次のような利点もあります。迅速なアクティベーションプロセス安定した再現性のある治療結果処理後に化学物質の残留物は発生しない精密医療機器製造要件との互換性 歯科インプラントメーカーや研究機関にとって、エキシマランプ活性化技術は、表面処理の品質向上と先進的なインプラント製品の開発を支援するための信頼性の高い手法となる。 エキシマランプ技術の応用範囲の拡大エキシマランプ技術は、工業製造や歯科用途にとどまらず、多くのハイテク分野で幅広い可能性を秘めています。例えば、以下のような分野に応用できます。半導体および電子機器産業高度な電子機器製造において、ウェハ表面の洗浄、部品の活性化、および接合信頼性の向上に使用されます。 光学製造光学レンズ、フィルム、精密部品の表面清浄度と密着性の向上に役立ちます。 新エネルギー応用バッテリー、太陽電池材料、およびエネルギー関連部品の表面改質プロセスをサポートします。 医療機器製造高い清浄度基準が求められるインプラントや医療機器向けに、化学物質を使用しない表面活性化ソリューションを提供します。 産業界がよりクリーンな生産と高精度な製造へと移行し続ける中で、VUVエキシマランプ技術は次世代の表面処理においてますます重要な役割を果たすようになるだろう。 高度な用途向けプロフェッショナルUVソリューションGMYOKは、世界中のお客様に高品質な紫外線表面処理ソリューションを提供することに尽力しています。エキシマランプ技術とアプリケーション開発における専門知識を活かし、産業製造、医療技術、精密加工業界のニーズを満たす信頼性の高い製品の提供に注力しています。 GMYOKは、継続的なイノベーションと顧客志向のソリューションを通じて、企業の生産効率の向上、表面処理プロセスの最適化、そして製品性能の向上を支援します。 高度なUV洗浄ソリューション、材料活性化技術、またはカスタマイズされた表面処理システムをお探しの場合でも、GMYOKは専門的なサポートと信頼性の高いソリューションを提供します。 訪問 www.gmyok.com 高度なエキシマランプ製品についてさらに詳しく知りたい方、またGMYOKがお客様の表面処理アプリケーションの向上にどのように貢献できるかを知りたい方は、こちらをご覧ください。

172nmエキシマランプは、この技術に不慣れな方でも安心して使用できます。このガイドでは、簡単な手順と分かりやすいアドバイスを提供します。専門用語も分かりやすく解説しています。プロジェクトに最適なランプを選び、ミスを避ける方法を学ぶことができます。 172nmエキシマランプとは何ですか？エキシマランプの仕組み エキシマランプがどのようにして光を発生させるのか疑問に思うかもしれません。このランプには特殊なガスが封入されています。ランプを点灯すると、このガスがエキシマ分子を形成します。これらの分子は長くは存在せず、元の状態に戻る際に紫外線（UV）としてエネルギーを放出します。172nmエキシマランプは、172ナノメートルの波長の紫外線を照射します。この波長は、人間の目に見える光よりもはるかに短いものです。 エキシマランプ 通常の電球のようにフィラメントはありません。高電圧放電によってガスを励起します。そのため、このランプは特定の用途に適しています。強力で安定した紫外線が得られます。 172nmエキシマランプの一般的な用途 使用できます 172nmエキシマVUV光 様々な用途に使われます。短い波長は表面の洗浄や殺菌に役立ちます。ガラスや金属から有機物を除去するのに使われます。電子機器の分野でも見かけることがあります。例えば、エキシマランプはシリコンウェハーを洗浄し、接合のための表面処理に使われます。 その他の用途としては以下のようなものがあります。水と空気の消毒環境中の有害物質を分解する特殊コーティング剤や接着剤の硬化 の 172nmエキシマランプ 徹底的な洗浄や迅速な化学薬品交換に最適です。強力な紫外線エネルギーは、細菌、汚れ、化学物質を分解することができます。そのため、科学や産業分野で多くの人々がこのランプを使用しています。172nmエキシマランプの選択プロジェクトのニーズを明確にする まず、ランプで何をしたいのかを考えてみましょう。主な目的を書き出してください。表面の洗浄、コーティングの硬化、水の消毒などでしょうか？用途によって必要な設定は異なります。迅速な洗浄には強力な紫外線出力が必要になるかもしれませんし、接着剤の硬化には安定した光が必要になるかもしれません。 処理したい領域の大きさも考慮する必要があります。小規模な実験室での試験は、大規模な工場ラインよりも少ない電力で済みます。プロジェクトのニーズを把握していれば、適切なエキシマランプを選ぶことができます。 比較すべき主な仕様 エキシマランプを見ると、多くの数値が表示されます。中には特に重要な数値もあります。確認すべき重要な項目は以下のとおりです。 波長：ランプが172ナノメートルの紫外線を発することを確認してください。これは結果に大きく影響します。出力電力：出力が高いほど、紫外線が強くなります。より大きな作業には、より高い出力が必要になる場合があります。均一性：ランプが照射範囲全体に均一な光を照射しているか確認してください。光のムラがあると、照射結果が悪くなる可能性があります。冷却の必要性：一部のランプは高温になります。追加の冷却が必要かどうか確認してください。サイズと形状：作業スペースに合ったランプを選びましょう。ランプの寿命と安定性ランプは長持ちさせたいですよね。寿命を確認しましょう。ほとんどのエキシマランプの寿命は2,000時間から10,000時間です。寿命が長いほど、ランプの交換頻度が少なくなります。 安定性も重要です。安定したランプは、使用するたびに同じ紫外線出力を供給します。これにより、再現性の高い結果が得られます。ランプの長期的な安定性に関するデータを供給業者に問い合わせてください。 購入場所とサプライヤーに関するヒント172nmエキシマランプは信頼できるサプライヤーから購入してください。評判の良い会社を探しましょう。サポート体制が整っているか、質問に丁寧に答えてくれるかを確認してください。優良なサプライヤーであれば、適切なランプ選びや設置方法についてアドバイスをしてくれるでしょう。以下にいくつかのヒントを示します。保証を求めてください。技術サポートを提供しているかどうか確認してください。予備部品があるかどうか確認してみてください。価格を比較するのは良いことですが、最も安いものだけを選ぶべきではありません。 172nmエキシマランプを安全に使用する開封および検査手順 172nmエキシマランプを受け取ったら、箱を慎重に開けてください。ランプに汚れが付かないように、清潔な手または手袋を使用してください。ランプにひび割れや破損箇所がないか確認してください。電源ケーブルとコネクタも確認してください。損傷箇所がないことを確認してください。問題が見つかった場合は、ランプを使用する前に販売店にご連絡ください。ランプに付属のマニュアルも必ずお読みください。マニュアルには、お使いの機種に関する重要な情報が記載されています。適切な電圧やランプの接続方法なども説明されています。 インストールと電源設定エキシマランプは、清潔で乾燥した場所に設置してください。ランプは安定した場所に置いてください。水気の多い場所や埃っぽい場所には置かないでください。取扱説明書に従って、ランプを電源に接続してください。電圧と電流の設定を必ず確認してください。設定が間違っているとランプが破損する可能性があります。安全なセットアップのために、以下の手順に従ってください。何かを接続する前に、必ず電源を切ってください。適切なケーブルを使用して、ランプを電源に接続してください。ランプをホルダーまたは取り付け金具にしっかりと固定してください。すべての接続を再度確認してください。電源を入れて、警告灯や警告音がないか確認してください。 エキシマランプの安全上の注意事項 エキシマランプの光は非常に強力です。UVC光を発するため、目や皮膚に害を及ぼす可能性があります。点灯中は絶対にランプを直接見ないでください。必ずUVCを遮断する安全メガネを着用してください。また、手袋を着用し、肌を覆うようにしてください。ランプの周囲に遮蔽板やバリアを設置してください。これにより、UVC光が周囲の人々に届かないようにします。ランプは訓練を受けた者のみが使用してください。ランプの近くに警告標識を設置し、危険性を周囲に周知させてください。 172nmの光減衰の処理 の 172nmの光 エキシマランプから発せられる紫外線は、空気中では遠くまで届きません。空気はこの短波長紫外線を吸収するため、エネルギーは急速に減衰します。そのため、ランプを照射対象物に近づけておく必要があります。エキシマランプ照射に使用する場合は、照射対象物をランプの窓からわずか数ミリメートルの距離に置いてください。 一部の装置では、窒素などの不活性ガスを充填した特殊なチャンバーを使用します。これにより、172nmの光が対象物の表面に到達しやすくなります。最良の結果を得るには、ランプと対象物の間の空気ギャップをできるだけ小さくしてください。 基本的なトラブルシューティング ランプが点灯しない場合は、まず電源を確認してください。すべてのケーブルがしっかりと接続されていることを確認してください。電源ユニットに警告ランプが点灯していないか確認してください。ランプがちらついたり、紫外線出力が弱い場合は、ランプの電源を切り、冷ましてください。ランプの窓にほこりや汚れが付着していないか確認してください。必要に応じて、柔らかい布で優しく拭いてください。 それでも問題が解決しない場合は、もう一度取扱説明書をお読みください。多くの取扱説明書にはトラブルシューティング表が掲載されています。それでも問題が解決しない場合は、販売店にお問い合わせください。 エキシマランプの硬化とメンテナンスに関するヒント長寿命のためのメンテナンス172nmエキシマランプをできるだけ長くお使いいただくために、ランプの窓は柔らかい糸くずの出ない布でこまめに拭いてください。ほこりや指紋は紫外線を遮断し、性能を低下させる原因となります。ご使用前に毎回、ランプに摩耗や損傷がないか確認してください。摩耗した部品はすぐに交換してください。使用しないときは、ランプを乾燥した涼しい場所に保管してください。必ず製造元の取扱説明書に従ってください。 ランプの性能を最大限に引き出すエキシマランプ硬化で最良の結果を得るには、ランプを表面に近づけてください。均一な紫外線照射のために、ランプが適切な角度で設置されていることを確認してください。より強力な紫外線出力が必要な場合は、窒素雰囲気のチャンバーを使用してください。この構成により、紫外線がコーティングに効果的に届きます。最大の出力を得るために、ランプの窓を清潔に保ってください。硬化速度が低下した場合は、汚れや損傷がないか確認してください。 よくある間違いを避けるエキシマランプ硬化中に、多くのユーザーが単純なミスを犯しています。ランプを長時間連続して点灯させないでください。過熱はランプの寿命を縮める原因となります。紫外線から目や皮膚を守るため、必ず安全装備を着用してください。濡れた表面や汚れた表面では絶対にランプを使用しないでください。紫外線が遮断され、コーティングの仕上がりが悪くなる可能性があります。均一に硬化させるために、ランプとコーティング間の距離を必ず確認してください。 間違い回避方法過熱ランプを冷ます時間を与えてください掃除をサボるランプの窓をこまめに拭いてください距離が間違っている硬化前に測定する エキシマランプ硬化のベストプラクティスエキシマランプによる最適な硬化を実現するには、このプロセス用に作られたUV硬化型塗料を使用してください。塗料は薄く均一に塗布してください。ランプを塗料に近づけて、強いUV光を照射してください。ランプを表面上でゆっくりと一定の速度で動かしてください。まず小さな領域でテストを行い、硬化結果を確認してください。必要に応じて、速度と距離を調整してください。これらの手順に従うことで、滑らかで丈夫なコーティングが得られます。 よくある質問172nmエキシマランプを使用する際に必要な安全装備は何ですか？紫外線を遮断する安全メガネ、手袋、長袖の衣服を着用してください。これらの装備は、有害な紫外線から目と皮膚を保護します。ランプを直接見ないでください。 172nmのエキシマランプは屋外で使用できますか？屋外でも使用できますが、紫外線はすぐに弱まります。最適な効果を得るには、ランプを表面に近づけるか、窒素ガスを充填したチャンバーを使用してください。 エキシマランプの交換時期はどのように判断すればよいですか？紫外線出力の低下やちらつきに注意してください。これらの兆候が見られた場合は、ランプの使用時間を確認してください。ほとんどのランプは2,000～10,000時間持続します。性能が低下した場合は、ランプを交換してください。 ランプが点灯しない場合はどうすればよいですか？まず、電源とすべてのケーブル接続を確認してください。電圧がランプの要件を満たしていることを確認してください。それでもランプが点灯しない場合は、販売店にお問い合わせください。

あなたは遭遇します 172nmエキシマランプ 強力なVUV光源として、このランプは独自の172nmの波長を提供し、高度な工業プロセスに最適です。水銀不使用設計とコンパクトな構造も特長です。 GMY大手メーカーである同社は、高効率で350W～1000Wの出力範囲を持つエキシマランプを製造している。172nmのエキシマランプは硬化時間を短縮する。172nmのエキシマランプは表面改質効果を高める。172nmのエキシマランプは水銀による危険性を回避します。172nmエキシマランプは産業用途に対応しています。172nmエキシマランプは、信頼性の高い性能を提供します。 主なポイント172nmのエキシマランプは、工業プロセスに最適な、強力で水銀を含まない光源を提供します。このランプは硬化時間を大幅に短縮し、表面改質効果を高めるため、様々な用途に効率的に使用できます。GMYは、特殊機器向けのコンパクトなオプションを含む、幅広いエキシマランプを提供しており、多様な用途に対応できます。 172nmエキシマランプの構造ランプのデザインと素材あなたは気づく 172nmエキシマランプ 水銀不使用設計が際立っています。この特徴により、ランプはユーザーと環境にとってより安全です。ランプは高品質の石英ガラスと特殊セラミックを使用しています。これらの材料は、強い紫外線と高温に耐えます。コンパクトなサイズと軽量構造のメリットがあります。これらの特徴により、ランプを柔軟な機器設計や小型デバイスで使用できます。GMYは、幅広いエキシマランプを提供しています。 172nmエキシマモジュール そして 172nmミニエキシマランプモジュール高出力が必要な場合でも、狭いスペース向けの小型モジュールが必要な場合でも、用途に合ったランプを選択できます。GMYの製造技術により、安定した紫外線出力と長い耐用年数を備えた信頼性の高いエキシマランプをお届けします。 特徴利点コンパクトサイズ柔軟な機器設計と小型化軽量設計さまざまなアプリケーションへの統合が容易環境に優しい水銀不使用、環境負荷低減 混合ガスと電極エキシマランプは特殊な混合ガスを使用しています。この混合ガスには、キセノンやクリプトンなどが含まれることがよくあります。ランプの電極に電気パルスを印加すると、ガスがエキシマ分子を形成します。これらの分子は172nmの紫外線を放出します。電極には、繰り返し印加される電気パルスに耐えられる耐久性の高い金属が使用されています。これにより、安定した紫外線出力と効率的なエキシマ分子形成が実現します。ランプの構造は紫外線の迅速な放出をサポートするため、工業プロセスに最適です。GMYのエキシマランプは、高い性能を発揮し、厳格な品質基準を満たしています。 エキシマランプの仕組みエキシマー形成エキシマランプは、独特のプロセスを用いて強烈な真空紫外光を生成することがわかっています。ランプを点灯させるには、電極に電気パルスを印加します。ランプ内部の混合ガス（多くの場合、キセノンまたはクリプトン）がこのエネルギーに反応します。ガス中の原子がエキシマ分子を形成します。これらの分子は励起状態でのみ存在します。エキシマ分子は基底状態では安定した結合を形成せず、エネルギーを素早く放出して元の原子構造に戻ることがわかります。この迅速なエキシマー形成により、様々なメリットが得られます。このプロセスでは、強力な真空紫外光（vuv）が発生します。172 nmのエキシマー分子は、172 nmの波長の光子を放出します。この放出により、高エネルギーの紫外線（UV）が得られます。エキシマーランプは、精密かつ強力な紫外線照射を必要とする用途に使用されます。エキシマープロセスは、水銀や従来のフィラメント加熱に依存しないため、非常に優れています。エキシマー形成により、工業環境において高速な表面改質と効率的な硬化を実現できます。 UV放出プロセスエキシマUVランプは、直接的なエネルギー放出によって真空紫外（VUV）光を発します。エキシマ分子が基底状態に戻る際に、波長172nmの光子を放出します。この放出プロセスによって高エネルギーの光子が得られます。このエネルギーを利用して、ポリマーの化学結合を切断したり、表面を活性化したりします。このランプは狭帯域のVUV光を出力するため、硬化および表面処理プロセスを精密に制御できます。 エキシマランプと従来の紫外線ランプを比較してみましょう。エキシマランプにはいくつかの利点があります。紫外線硬化型製剤では、より速い架橋反応が実現します。ポリマー結合を直接切断することで、硬化速度が向上します。表面エネルギーを高めることで、接着性と親水性が向上します。 以下の表は、172nmのエキシマ発光と従来のUV硬化との違いをまとめたものです。 特徴172nmにおけるエキシマー発光従来型のUV硬化波長172 nm広帯域紫外線結合切断能力ポリマー結合を直接切断する限定的な債券の破棄架橋速度高速もっとゆっくり光子エネルギーより高いより低いアプリケーションTOC低減、表面エネルギー向上一般的な硬化 エキシマランプは高速硬化と高度な表面改質を実現することをご存知でしょう。TOC低減、表面エネルギー向上、迅速な工業プロセスなどに活用できます。エキシマランプの真空紫外光（VUV）出力は、従来の紫外線光源では実現できない結果をもたらします。精度と速度が重要な要求の厳しい用途には、エキシマランプが選ばれます。優れた性能を実現するために、エキシマ発光の独自の特性が活かされます。GMYは、以下のようなエキシマランプを幅広く取り揃えています。 172nmエキシマランプ、 172nmエキシマモジュール、そして 172nmミニエキシマランプモジュール高出力が必要な場合でも、特殊機器用のコンパクトなモジュールが必要な場合でも、ニーズに合ったランプをお選びいただけます。 エキシマランプ硬化とその応用 工業用光硬化エキシマランプは、迅速かつ精密な工業用光硬化に使用されます。エキシマランプによる硬化プロセスは、高速な架橋反応を開始します。この速度は、従来の広帯域UV硬化技術を凌駕します。アクリレートコーティングなどの材料では、表面硬度と耐擦傷性が向上します。エキシマランプは、アクリレートポリマーの化学結合を直接切断する、集束された172nmのUV光を照射します。この効率性は、多くの産業でメリットをもたらします。特殊コーティングおよび構造接着プロセス高精度グラフィック印刷高速インクジェット印刷3Dプリンティング包装印刷業界選択する 172nmエキシマランプ または 172nmエキシマモジュール これらの用途向けに、これらのエキシマランプは安定した紫外線エネルギーを供給するため、アクリレートの硬化や表面改質に最適です。 医療および歯科用途高度な医療および歯科治療にはエキシマランプが不可欠です。172nmの波長は強力な殺菌効果を発揮し、UVC消毒をサポートします。歯科用アクリレート充填材を迅速に硬化させるには、エキシマランプによる硬化が用いられます。また、エキシマランプは表面を活性化し、歯科材料の接着性を向上させます。 172nmミニエキシマランプモジュール 小型医療機器向け。このランプは携帯型ツールに簡単に装着でき、正確な紫外線照射を実現します。 環境光触媒エキシマランプは、環境光触媒反応において汚染物質の分解に用いられます。172nmの高エネルギー紫外線が光触媒を活性化し、有機汚染物質を分解します。エキシマランプを用いた硬化処理は、水や空気の処理に利用され、有害物質の低減に貢献します。アクリレート系膜は表面活性化処理によってろ過性能が向上します。GMYは、過酷な条件下でも信頼性の高い動作を保証する環境システム向けエキシマランプを提供しています。GMYのエキシマランプは、産業、医療、環境分野におけるソリューションとして信頼されています。同社の製品は、迅速な硬化、効果的な消毒、そして効率的な汚染物質分解を実現します。   高エネルギーUV出力を得るには 172nmエキシマランプ.水銀による危険を回避し、環境に優しい技術を享受できます。あなたは 172nmエキシマモジュール そして 172nmミニエキシマランプモジュール 多様な用途に対応。GMYは、産業、医療、環境分野におけるお客様のニーズに対応する、信頼性の高いエキシマランプソリューションを提供します。 よくある質問何が 172nmエキシマランプ 従来の紫外線ランプよりも安全ですか？水銀への曝露を避ける理由は、 172nmエキシマランプ 水銀不使用の設計を採用しています。この特長により、ユーザーと環境にとってより安全です。使用できますか 172nmエキシマモジュール 小型デバイス向けですか？はい、選択できます 172nmミニエキシマランプモジュール 小型機器向け。手持ち式または携帯式の機器に簡単に装着できます。エキシマランプ技術から最も恩恵を受ける産業はどれか？ご覧のとおり 172nmエキシマランプ 印刷、医療滅菌、環境浄化に使用される。 172nmエキシマモジュール 多くの産業分野において、迅速な硬化と表面活性化をサポートします。
