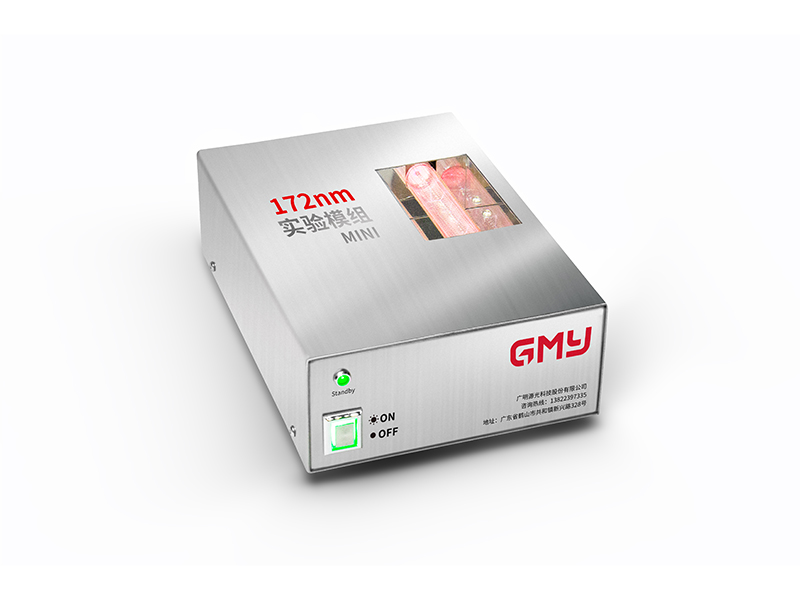

172nmエキシマモジュール（コールドプレート有機粒子用）

人工知能ブームは、私たちがテクノロジーを利用する方法だけでなく、それ以上のものを変えつつあります。あらゆるAIモデル、データセンター、そしてインテリジェントデバイスの背後には、急速に進化する半導体産業が存在し、より高度なチップ、生産能力の向上、そしてますます精密になる製造プロセスに多額の投資を行っています。 AI主導の需要が半導体開発を加速させるにつれ、メーカーは製造工程のあらゆる段階にこれまで以上に注力するようになっている。高度なチップには、高度な設備や材料だけでなく、極めてクリーンで精密に制御された製造環境も必要となる。 見落とされがちな課題の一つに、有機汚染がある。 半導体製造において、ごく微量の有機残留物でも表面特性やプロセスの一貫性に影響を与える可能性があります。これが、高度な洗浄・表面処理技術がますます注目を集めている理由の一つです。 これらの技術の中で、 172nmエキシマランプ このソリューションは、高エネルギー真空紫外（VUV）放射線を利用した興味深いアプローチを提供する。 172nmの光が重要な理由とは？172nmのエキシマランプは、有機分子と強く相互作用する高エネルギーの真空紫外光を発生させます。この波長のエネルギーは分子結合を切断し、光化学反応を促進するため、有機汚染物質の除去や材料表面の改質に有効です。 化学薬品や物理的な接触に大きく依存する従来の洗浄方法と比較して、172nm VUV技術は、精密な表面処理のための非接触方式を提供する。 このため、清浄度、プロセスの安定性、精度、および機器との統合が重要な用途において魅力的な選択肢となる。 半導体製造における潜在的な用途としては、ウェーハ表面洗浄、マスク洗浄、有機汚染物質の除去、表面活性化などが挙げられる。 AIチップから超クリーン製造まで世界的なAIブームは、高度な半導体に対する莫大な需要を生み出した。しかし、こうした高性能チップの製造には、何千もの厳密に管理された製造工程が必要となる。 人々はGPUの性能、高度なプロセスノード、高帯域幅メモリ、パッケージング技術に注目しがちだが、半導体表面の清浄度も同様に重要である。 少量の有機汚染は取るに足らないように見えるかもしれないが、顕微鏡レベルでは、その後の処理工程に支障をきたす可能性がある。 そのため、半導体メーカーはより効率的で精密な洗浄技術を絶えず模索しているのです。 At www.gmyok.comGMYは、半導体、産業、環境、その他の精密用途向けに、UVおよびVUV光源ソリューションを提供しており、さまざまな洗浄および表面処理要件に対応するように設計された172nmエキシマ製品も含まれています。 コールドプレートの有機汚染に対する実用的な解決策有機汚染が問題となるのは、半導体製造分野だけではない。 高性能電子機器において、冷却プレートの重要性はますます高まっている。なぜなら、高性能コンピューティングシステム、AIサーバー、その他の高密度電子機器にとって、効率的な熱管理は不可欠だからである。 コンピューティング能力が向上し続けるにつれ、メーカー各社は高い清浄度基準を維持しながら、より優れた熱管理方法を模索している。 GMYの 冷却板有機粒子用172nmエキシマモジュール このアプリケーションは、コールドプレート処理に伴う有機汚染に対処するためのVUVベースのソリューションを提供します。 モジュール設計により、カスタマイズされた機器や処理システムに統合できるため、機器メーカーは独自の洗浄ソリューションを開発する際に、より大きな柔軟性を得ることができます。 高度な熱管理部品を開発している企業にとって、172nm VUV技術は、従来の洗浄プロセスだけに頼ることなく、表面の清浄度を向上させるための新たな選択肢となる。 小型機器には小型の光源が必要な場合すべての半導体用途に大規模な生産システムが必要なわけではない。 研究機関、大学、機器メーカー、プロセス開発チームは、試験、試作、小規模半導体プロセス向けに、小型の光源を必要とすることが多い。 GMYの 172nmミニエキシマランプモジュール 半導体製造プロセス向けに実用的なソリューションを提供できる。 この小型モジュールは、設置スペースと機器統合が重要な検討事項となる半導体関連のプロセス用途向けに設計されています。コンパクトな形状を維持しながら、有機汚染物質の除去や表面改質に用いる高エネルギーの真空紫外（VUV）放射を提供できます。 新しい半導体製造装置を開発するエンジニアにとって、ミニエキシマモジュールは、より大規模な生産システムに移行する前にVUV技術のテストを容易にする手段にもなります。 半導体洗浄のその先へ172nm VUV技術の潜在的な応用分野は、半導体プロセスにとどまらない。 172nmエキシマ技術は、その強力な光化学特性により、以下の用途にも応用できる。有機汚染物質の除去表面活性化および改質超純水TOC低減光学部品の洗浄ディスプレイ基板の洗浄半導体マスクの洗浄工業用表面処理光化学酸化水質浄化 特に興味深い応用例の一つは、超純水処理である。 半導体製造には極めて高品質な水が必要であり、全有機炭素（TOC）の制御は水の純度を維持する上で重要な要素である。高エネルギーの真空紫外（VUV）放射線は、有機化合物の分解を促進する光化学酸化反応を引き起こす可能性がある。 これにより、172nmエキシマレーザー技術は、半導体表面処理だけでなく、高純度水製造用途にも応用可能となる。 モジュール式VUV技術が重要な理由現代の産業機器は、ますますカスタマイズ化が進んでいる。 用途によって、照射面積、光学構成、出力レベル、設置寸法、動作条件などが異なる場合があります。そのため、標準的な光源が常に最適なソリューションとは限りません。 モジュール式エキシマ技術は、より高い柔軟性を提供する。 メーカーは、固定ランプを中心にシステム全体を再設計する代わりに、適切なVUVモジュールを既存の機器アーキテクチャに統合することができる。 これは、半導体洗浄、表面処理、冷却プレート処理、または水浄化システムなどの特殊システムを開発するOEMや機器メーカーにとって特に有用です。 で www.gmyok.comお客様は、GMYのUVおよびVUV光源製品のラインナップをご覧いただき、カスタマイズ要件やOEM/ODMソリューションについてチームにご相談いただけます。 半導体製造の未来は細部に宿る次世代の半導体製造は、より微細なプロセスノードやより高性能なAIチップだけで定義されるものではない。 それはまた、より清潔な表面、より厳格な工程管理、より優れた材料、効率的な設備、そして革新的な製造技術といった、数え切れないほどの細部に左右されるだろう。 だからこそ、172nmエキシマ技術はより注目に値するのだ。 半導体洗浄装置の開発、表面改質の研究、コールドプレートの清浄度向上、あるいは水浄化のためのVUV応用の検討など、どのような分野であっても、適切なエキシマ光源はプロセスにおいて重要な役割を果たす可能性があります。 GMYは、半導体製造、産業用途、環境技術、その他の精密用途向けに、信頼性の高いUVおよびVUV光源ソリューションを提供することに尽力しています。 172nmエキシマ技術についてもっと詳しく知りたいですか？こちらをご覧ください www.gmyok.com GMYの172nmエキシマランプおよびモジュールソリューションの詳細については、GMYチームまでお問い合わせいただくか、お客様の具体的な用途やカスタマイズ要件についてご相談ください。
