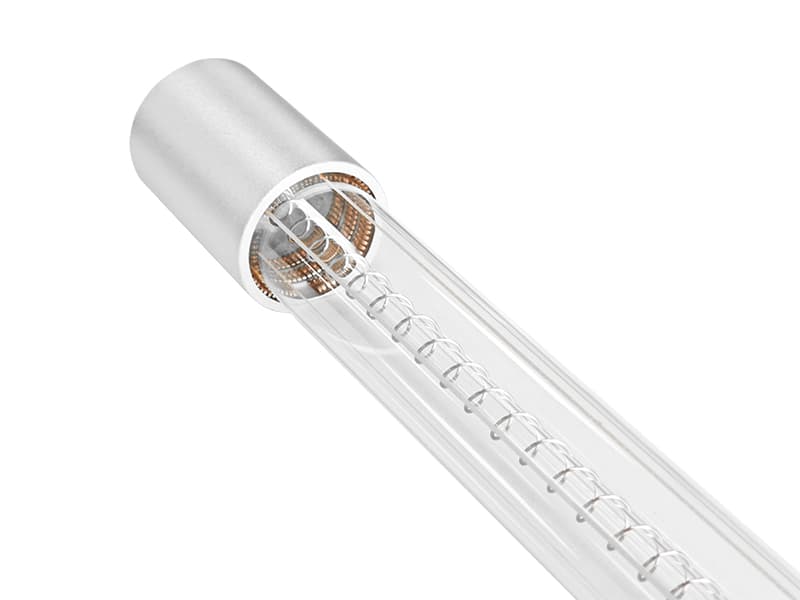

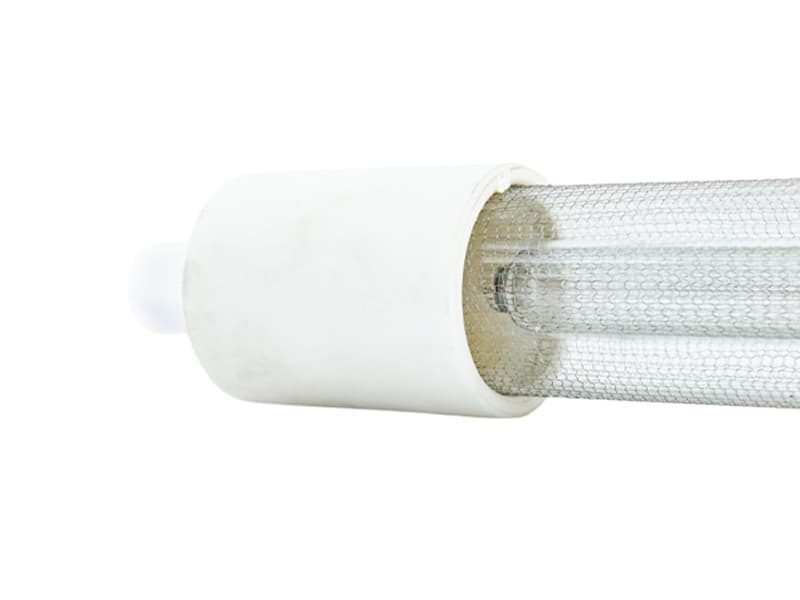

GMYの高効率性を発見 172nmエキシマランプ のために 工業用光硬化水銀を含まない強力な350W~1000WのVUV光は、表面の迅速な架橋、マット仕上げ、PPF/PCBコーティングの改質に使用できます。従来のUV硬化と比較して、硬化時間を短縮し、表面改質効果を高めます。
100%環境に優しい真空UV処理は、国際的なRoHS指令に完全に準拠しており、危険な水銀の危険性を排除し、廃棄作業を簡素化します。
高エネルギー172nmの光子を放出し、薄膜表面組成物を連続的に架橋すると同時に、界面結合を強化するための活性ヒドロキシルラジカル(HO*)を生成します。
最適化された自動製造技術に支えられ、安定した単色VUVスペクトル出力、初期熱ドリフトゼロ、そして確実なサプライチェーンによる配送を保証します。

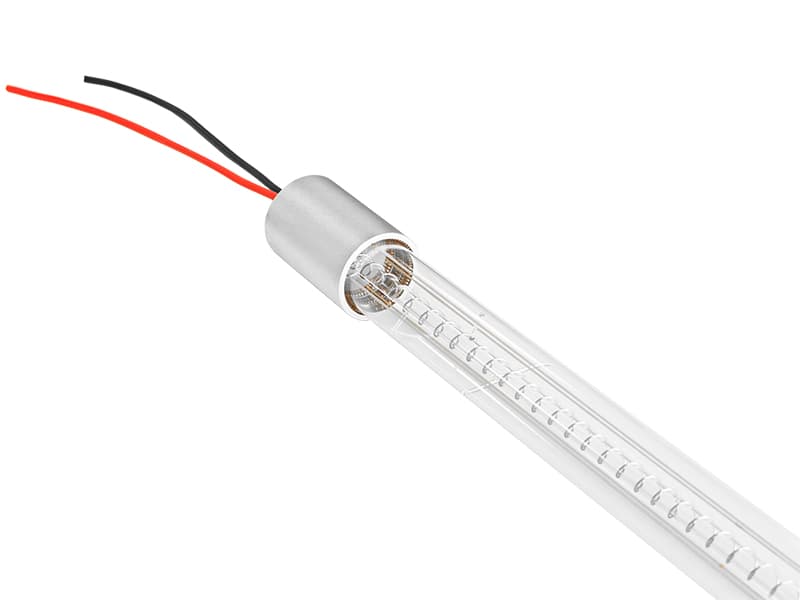

最大1.6メートルまでの特注排出口長、カスタム冷却形状(水冷/空冷)、および高速工業用コーティングラインに完璧に適合するバラスト統合。
--------------占位--------------
塗装保護フィルムの硬化。
ソフトタッチパネルの硬化。
塗装装置の硬化。
紙および包装用インクの硬化。
家具用インクの硬化。
自動車用インクおよび関連コーティング剤の硬化。
着色塗料および透明塗料の硬化。
プリント基板用インクの硬化。
接着剤コーティングの硬化。
3Dプリンティングの硬化。
最高水準の製造基準を保証する、認証済みの品質管理システム。
欧州の健康、安全、環境保護に関する法令を完全に遵守しています。
有害物質を一切使用しない、環境に優しい製造方法。
北米における最高水準の電気セキュリティおよび防火基準への適合。
超純水(UPW)システム向けに設計された、環境に優しく水銀を含まない製品です。 172nm VUVモジュール 強力なラジカル酸化反応を誘発し、TOCをppbレベルまで低減します。有機化合物を微量のCO₂とH₂Oに変換することで、半導体、医薬品、研究室向けの理想的な水浄化ソリューションを提供します。スマートなモジュール設計により、現場でのメンテナンスとシステムの拡張が容易になり、電力レベルと流量のカスタマイズにも完全対応しています。
GMYの製品で表面処理の精度を向上させましょう 172nmエキシマランプ高度な技術を活用する 光化学酸化当社の水銀を含まない172nmの紫外線照射ソリューションは、有機汚染物質を効果的に分解し、半導体ウェハー、ディスプレイ基板、光学デバイス上の原子レベルの清浄度を実現します。
の GMY 172nm光改質モジュール 本モジュールは、歯科インプラントの親水性を活性化するための、真空対応の最先端ソリューションです。高精度な172nmエキシマレーザー技術により、有機炭化水素を分解することでチタン表面を浄化し、TiO2の生体活性と骨結合を劇的に向上させます。シームレスなデバイス統合を念頭に設計された本モジュールは、高出力、最小限の熱影響、迅速な反応サイクル、広範囲かつ均一なビーム照射範囲が特長です。

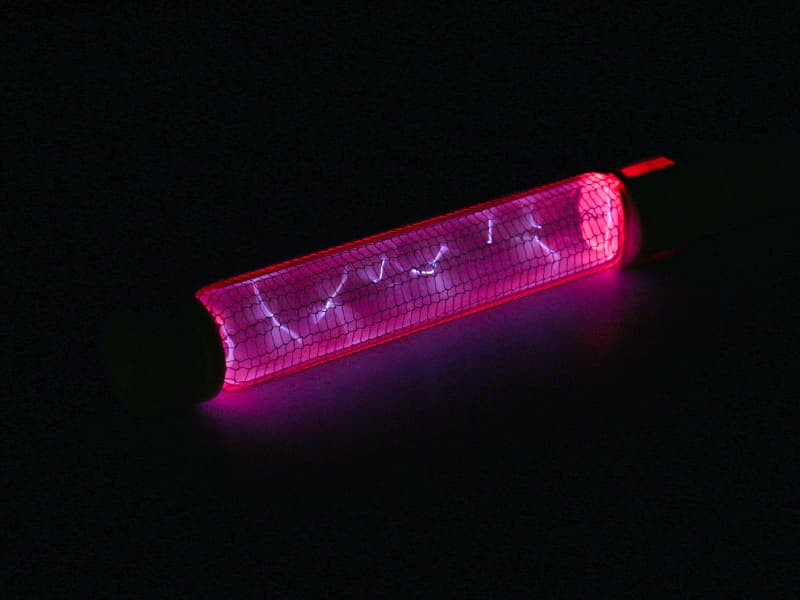

GMY 172nmエキシマランプ 高エネルギーVUV放射線を TOCを分解する 超純水中のppbレベルまで。工業用水処理用の水銀フリー15W/20Wランプ。当社のUVライトシステムは、フリーラジカルを生成することで有機物を酸化し、CO₂とH₂O分子に変換します。この先進技術は、特に超純水製造に適しています。

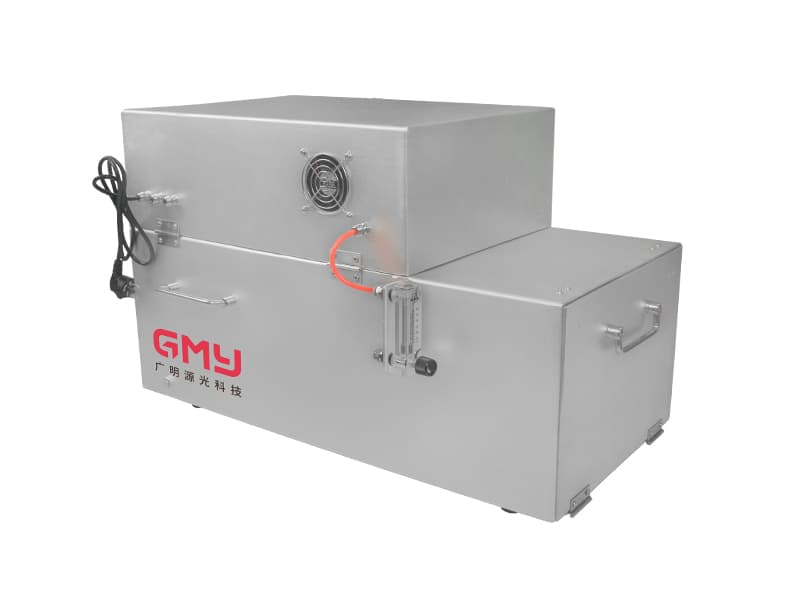

の 172nmエキシマUVデバイス 届ける 高エネルギー写真クリーニング そして ナノレベルの表面改質 半導体、バッテリー、先端材料向け。低温172nm UV光子を利用するこのコンパクトなシステムは、基板を損傷することなく有機化学結合を切断し、汚染物質を酸化します。 ±15% また、動作温度が40℃以下であるため、従来の低圧水銀ランプに代わる、環境に優しく低消費電力の代替品となる。
